2400專為那些要求緊密結合激勵源和測量功能，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。所有源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的5 1/2位多功能表組成，形成了緊湊的單通道直流參數測試儀。其功能相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，源表儀器對于各種特征分析與生產過程測試都極具實用價值。
技術參數：
◆ 準確度：0.012％
◆ 功率：20w（W）
◆ 型號：2400
◆ 品牌：吉時利
◆ 測量范圍：可選高電壓（1100V）或大電流（3A）源/測量（A）
◆ KEITHLEY2400通用型源表,最大可測量200V的電流和1A的電流，輸出功率20W.
主要技術指標：
Keithley2400 系列
型號
2450
2460
2461
2400
2401*
2410
2420
觸摸屏
是
否
通道數
1
最大功率輸出
20 W
100 W
1,000 W 脈沖
22 W
66 W
100 W DC
I
最小值
±10 fA
±1pA
±1pA
±1pA
±1pA
±1pA
±10 pA
最大值
±1.05 A
±7.35 A
±10 A
±1.05 A
±1.05 A
±1.05 A
±3.15 A
V
最小值
±10 nV
±100 nV
±100 nV
±100 nV
±100 nV
±100 nV
±100 nV
最大值
±210 V
±105 V
±100 V
±210 V
±21 V*
±1100 V
±63 V
基本精度
I
0.02%
0.04%
V
0.01%
0.02%
讀取速度
3,130 rdgs/s
3,000 rdgs/s
3,000 rdgs/s
2,081 rdgs/s
1MS/s 數字化器
接觸檢測
否
是
否
TSP 鏈路
是
否
數字 I/O
是
否
是
計算機接口
USB 2.0
IEEE-488
LAN/LXI 1.4
RS-232
IEEE-488
一致性
CE、NRTL 認證
CE、UL
CE

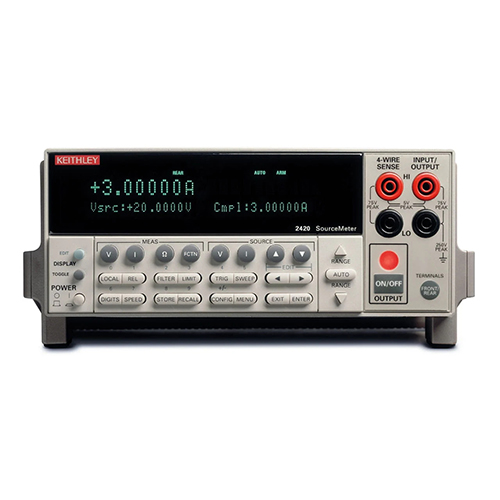

吉時利SourceMeter（數字源表）系列是專為那些要求緊密結合激勵源和測量功能，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。所有源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的5 1/2位多功能表組成，形成了緊湊的單通道直流參數測試儀。其功能相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，源表儀器對于各種特征分析與生產過程測試都極具實用價值。
2400型數字源表是一種功率為20W的儀器，能夠提供并測量從±5μV（源）和±1μV（測量）到±200V的直流電壓，以及從±10pA到±1A電流。它非常適合于測試各種器件，包括二極管、電阻、電阻網絡、有源電路保護器件，以及便攜式電池供電設備和元件。它也可以用作系統電源和IDDQ測試應用。
相關應用:
器件：
◆ 離散半導體器件
無源器件
暫態抑制器件
IC、RFIC、MMIC
激光二極管、激光二極管模塊、LED、光電檢測器
電路保護器件:
◆ TVS、MOV、熔絲
◆ 安全氣囊
◆ 連接器、開關、繼電器
測試：
◆ 漏流
◆ 低壓、電阻
◆ LIV
◆ IDDQ
◆ I-V特征分析
◆ 隔離與軌跡電阻
◆ 溫度系數
◆ 正向電壓、反向擊穿、漏電流
◆ 直流參數測試
◆ 直流電源
◆ HIPOT
◆ 介質耐受性
主要特點：
主要特點及優點:
◆ 設計用于高速直流參數測度
◆ 2400系列提供寬動態范圍：10pA to 10A, 1μV to 1100V, 20W to 1000W
◆ 四象限工作
◆ 0.012%的精確度，51?2 的分辨率
◆ 可程控電流驅動和電壓測量鉗位的6位線電阻測量
◆ 在4 1/2 數位時通過GPIB達1700讀數/秒
◆ 內置快速失敗/通過測試比較器
◆ 可選式接觸檢查功能
◆ 數字I/O提供快速分選與機械手連接
◆ GPIB, RS-232, 和觸發式連接面板
◆ TestPoint and LabVIEW驅動
