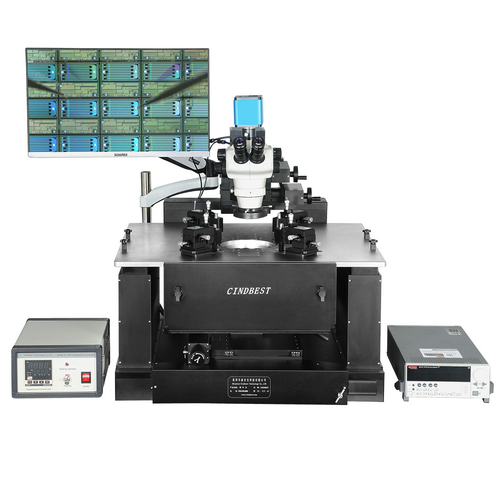

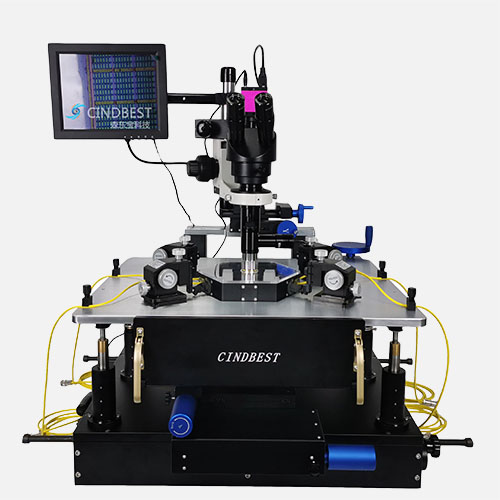

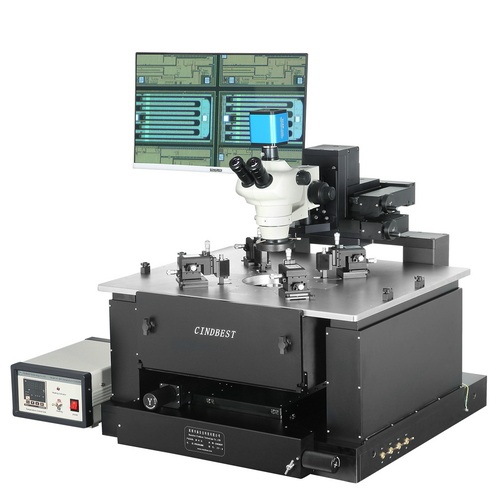

CINDBEST CT-6 | 6"~12" 高低溫探針臺測試系統
◆特點/應用
|
![]() |
◆臺體規格 | |
型號 | CT-6/CT-8/CT-12 |
樣品臺尺寸 | 6英寸/8英寸/12英寸 |
水平旋轉 | 可360度旋轉,可微調15度,精度0.1度,帶角度鎖死裝置 |
X-Y移動行程 | 6英寸*6英寸/8英寸*8英寸/12英寸*12英寸 |
X-Y移動精度 | 10微米/1微米 |
樣品固定 | 真空吸附,中心吸附孔,多圈吸附環 |
針座平臺 | U型針座平臺,最多可放置6~12個探針座 |
平臺升降 | 可快速升降10mm/可微調升降10mm |
背電極測試 | 樣品臺電學獨立懸空,4mm插孔可接背電極 |
溫度范圍 | 負80°到正400° |
溫控精度 | 0.01°/0.1°/1° |
重量 | 約120千克/150千克 |
◆光學系統 | |
顯微鏡類型 | 單筒顯微鏡/體式顯微鏡/金相顯微鏡 |
放大倍率 | 16X-200X/20X-4000X |
移動行程 | 水平方向繞立柱旋轉/XY軸移動4英寸,Z軸行程50.8mm |
光源 | 外置LED環形光源/同軸光源 |
CCD | 200萬像素/500萬像素/1200萬像素 |
◆定位器 | |
X-Y-Z移動行程 | 12mm*12mm*12mm |
移動精度 | 10微米/2微米/0.7微米/0.5微米 |
吸附方式 | 磁力吸附/真空吸附 |
線纜 | 同軸線/三軸線 |
漏電精度 | 10pA/100fA/10fA |
固定探針 | 彈簧固定/管狀固定 |
接頭類型 | BNC/三軸/香蕉頭/鱷魚夾/接線端子 |
針尖直徑 | 0.2微米/1微米/2微米/5微米/10微米/20微米 |
針尖材質 | 鎢鋼/鈹銅 |
◆可選附件 | |
加熱臺 | |
顯示器 | |
轉接頭 | |
射頻測試配件 | |
屏蔽箱 | |
光學平臺 | |
鍍金卡盤 | |
光電測試配件 | |
高壓測試配件 | |
顯微鏡快速傾仰裝置 | |
激光系統 | |
探針卡夾具 |
規格及設計如有更改,恕不另行通知。
