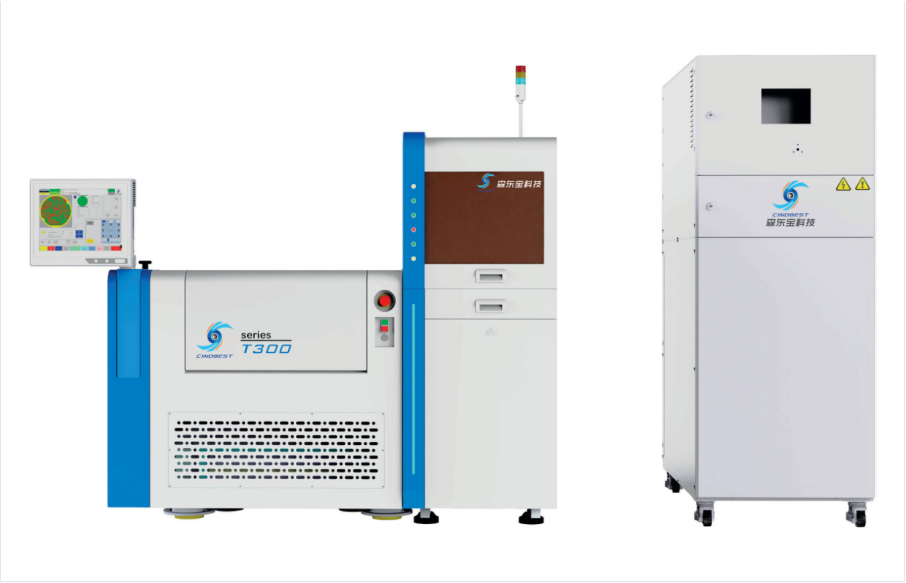

全自動晶圓探針臺 |
||||
| ◆主要技術參數 | ||||
| 精度最⾼可達±1微⽶，采⽤全閉環運控系統，實現⾼精度、⾼效率和⾼魯棒性定位運動 | ||||
| IndexTime最⼩可達240毫秒，⼤理⽯底座，⾼剛性結構，實現⾼負載、低振動和快速整定運動 | ||||
| 最⼤頂升⼒750kgf，Z軸四⻆⼀體化⽀撐，實現⾼負載或偏載情況下的形變量最⼩ | ||||
| 測試溫度范圍-40⾄200℃，⾃主研發各類CHUCK，解決核⼼⼯藝問題，實現精準溫度控制 | ||||
| ◆軟件功能 | ||||
| Wafer Alignment功能 Needle Alignment功能 | ||||
| Wafer ID OCR功能 PMI針痕檢測功能 | ||||
| 最⼤兼容200萬個Die GPIB通訊 | ||||
| 調圖重測，與國外主流機型雙向兼容 ⽀持SECS/GEM通訊協議 | ||||
| ⽀持導⼊⽂件快速⽣成Map Map及Die 屬性離線編輯 | ||||
| Repeat Touch功能 完全兼容國外主流機型Map⽂件格式 | ||||
| ◆規格參數 | ||||
| C300 | H300 | T300 | M300 | |
| 適用場合 | 通用機型 | 通用機型 | 適用于三溫 | 適用于存儲 |
| 適用晶圓尺寸 | 12寸/8寸 | |||
| 適用晶圓厚度* | 200~2200μm | 200~2200μm | 200~2200μm | 200~2200μm |
| 綜合精度 |
XY軸：±1μm ZF軸：±2μm |
XY軸：±1μm ZF軸：±2μm |
XY軸：±1μm ZF軸：±2μm |
XY軸：±1μm ZF軸：±2μm |
| Index time |
240ms (X/Y:10mm,Z:0.5mm) |
240ms (X/Y:10mm,Z:0.5mm) |
240ms (X/Y:10mm,Z:0.5mm) |
240ms (X/Y:10mm,Z:0.5mm) |
| 針測壓力 | 250kgf | 250kgf | 250kgf | 750kgf |
| 測試溫度* | 常溫 | 常溫~150℃ | -55~200℃ | 常溫~150℃ |
| 測試機對接方式* |
Cable,Hard Docking,Direct Docking |
Cable,Hard Docking,Direct Docking |
Cable,Hard Docking,Direct Docking |
Hinge,Auto-leveling |
| 通訊接口 | GPIB,RS232 | GPIB,RS232 | GPIB,RS232 | GPIB,RS232 |
| 設備尺寸 |
1680mm(W)*1890mm(D)*14 90mm(H) |
1680mm(W)*1890mm(D)*14 90mm(H) |
1680mm(W)*2080mm(D)*14 90mm(H) |
2000mm(W)*1890mm(D)*14 90mm(H) |
| 設備重量 | 2000kg | 2000kg | 2000kg | 2200kg |
| 電力要求 | 220VAC1.0KVA | 220VAC 2.0KVA | 220VAC5.7KVA | 220VAC 2.0KVA |
| 壓縮空氣氣壓 | ≥0.6MPa | ≥0.6MPa | ≥0.6MPa | ≥0.6MPa |
| 真空氣壓 | ≤-60kPa | ≤-60kPa | ≤-60kPa | ≤-60kPa |
| ※支持伯努利手指,滿足薄片要求※支持溫度定制-60℃※支持自動換卡(APC)※支持加裝FFU,滿足高潔凈度要求 | ||||
| C200 | H200 | T200 | T200HV | |
| 適用場合 | 通用機型 | 通用機型 | 適用于三溫 | 適用于三代半 |
| 適用晶圓尺寸 | 8寸/6寸/5寸/4寸 | |||
| 適用晶圓厚度* | 200~2200μm | 200~2200μm | 200~2200μm | 200~2200μm |
| 綜合精度 |
XY軸：±2μm ZF軸：±2μm |
XY軸：±2μm ZF軸：±2μm |
XY軸：±2μm ZF軸：±2μm |
XY軸：±2μm ZF軸：±2μm |
| Index time |
250ms (X/Y:10mm,Z:0.5mm) |
250ms (X/Y:10mm,Z:0.5mm) |
250ms (X/Y:10mm,Z:0.5mm) |
250ms (X/Y:10mm,Z:0.5mm) |
| 針測壓力 | 150kgf | 150kgf | 150kgf | 150kgf |
| 測試溫度* | 常溫 | 常溫~150℃ | -55~150℃ | -40~150℃ |
| 測試機對接方式 | Cable,Hard Docking | Cable,Hard Docking | Cable,Hard Docking | Cable,Hard Docking |
| 通訊接口 | GPIB,RS232 | GPIB,RS232 | GPIB,RS232 | GPIB,RS232 |
| 設備尺寸 |
1300mm(W)*1542mm(D)*96 0mm(H) |
1300mm(W)*1542mm(D)*96 0mm(H) |
1300mm(W)*1740mm(D)*96 0mm(H) |
1300mm(W)*1740mm(D)*96 0mm(H) |
| 設備重量 | 1200kg | 1200kg | 1200kg | 1200kg |
| 電力要求 | 220VAC1.0KVA | 220VAC 2.0KVA | 220VAC5.7KVA | 220VAC5.7KVA |
| 壓縮空氣氣壓 | ≥0.6Mpa | ≥0.6Mpa | ≥0.6Mpa | ≥0.6Mpa |
| 真空氣壓 | ≤-60kPa | ≤-60kPa | ≤-60kPa | ≤-60kPa |
| ※支持伯努利手指，滿足薄片要求※支持溫度定制-60℃※支持加裝FFU,滿足高潔凈度要求 | ||||
|
|
||||
| PS:探針臺可根據客戶要求定制。 | ||||
| 規格及設計如有更改，恕不另行通知。 | ||||
|
|
||||
